哈牡客專條紋電纜槽蓋板模具PDF設計稿下載

專用于哈牡（哈爾濱-牡丹江）客專線路的電纜槽蓋板模具PDF設計稿，總共包括三個種類18個規格。電纜槽蓋板模具主要用來對于高鐵橋梁水泥電纜槽蓋板的預制，以條紋布置為主，每塊電纜槽蓋板模具內均印有哈牡客專拼音首字母“HMKZ”圖案。需要說明的是對于加工模具原料請以工程ABS塑料為首選，注塑加工工藝務必區別于其他PP聚丙烯的溝蓋板模具生產方式。

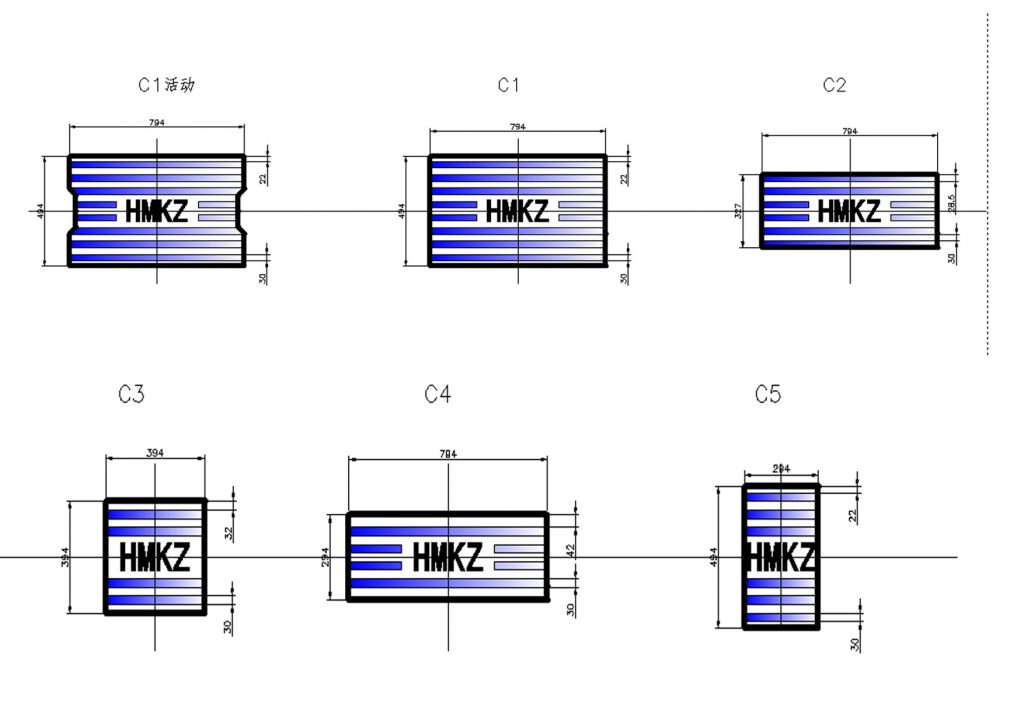

關于哈牡客專橋梁專用電纜槽蓋板模具蓋板頂面花紋詳細說明：

1.本圖只為體現電纜槽蓋板模具頂部花紋布置，在模具加工和水泥蓋板預制時，請嚴格參照（2013）8388A的具體要求。
2.花紋主要采用橫橋向的條形紋樣式設計，實際所制水泥電纜槽蓋板條紋凸起蓋板頂面5MM，凸起底寬度為3厘米，凸起間隔3厘米布置。
3.橋梁電纜槽蓋板模具中心字體高度為10厘米，采用黑體加粗字體樣式。
4.在本圖示中，橫向的條紋花紋是直達水泥電纜槽蓋板邊的，在加工電纜槽蓋板模具時，也可將橫向條紋變與蓋板邊緣距離回縮1-2厘米，兩端分別以半圓形式。
5. 本圖圖示尺寸全部以毫米標注計算。
